在電源設計領域，三腳電源芯片因其簡潔的電路設計和高效的性能而受到青睞。AP8003作為一款典型的三腳電源芯片，被廣泛應用于小功率非隔離開關電源。本文將深入探討AP8003的工作原理、特性以及其在電路設計中的應用。

AP8003芯片特性

AP8003是一款集成了PFM控制器及500V高可靠性MOSFET的非隔離交直流轉換芯片。它具備以下特性：

    內置500V高壓啟動：實現系統快速啟動和超低待機功能。
    智能化保護功能：包括過載保護（OLP）、過溫保護（OTP）、欠壓保護（UVLO）。
    優異的EMI特性：通過降頻調制技術改善電磁干擾。
    固定輸出電壓：適用于多種架構，如Buck、Buck-Boost、Flyback等。

引腳功能

AP8003采用SOT23-5L或TO-92封裝，其引腳功能如下：

    VDD：芯片電源腳。
    GND：地。
    SW：高壓MOSFET漏極腳，用于開關電源的開關控制。

典型應用電路

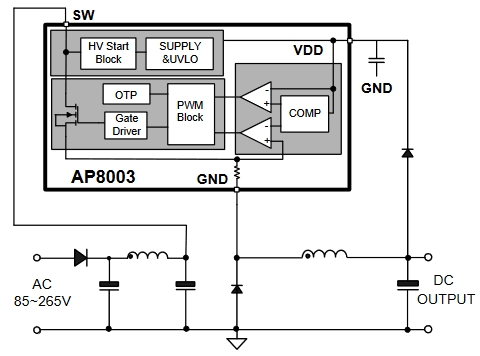

AP8003的典型應用電路包括以下幾個關鍵部分：

    輸入整流與濾波：通過整流橋和濾波電容，將交流電轉換為直流電。
    芯片供電：VDD引腳連接到直流電源，為芯片提供工作電壓。
    開關控制：SW引腳連接到變壓器的初級側，控制MOSFET的開關狀態，實現電壓轉換。
    輸出整流與濾波：通過二極管和濾波電容，將變換后的電壓整流并濾波，得到穩定的輸出電壓。

設計考慮

在設計基于AP8003的電源電路時，需要考慮以下幾個方面：

    輸入電壓范圍：確保電路能夠適應AP8003的工作電壓范圍。
    輸出功率：根據負載需求，選擇合適的外圍元件，以滿足輸出功率要求。
    保護功能：利用AP8003的內置保護功能，提高電路的可靠性。
    EMI控制：通過合理的電路布局和元件選擇，降低電磁干擾。

結論

AP8003三腳電源芯片以其高效的性能和簡潔的設計，成為小功率電源轉換應用的理想選擇。通過深入了解其工作原理和特性，工程師可以設計出既穩定又高效的電源解決方案。隨著電子設備對電源效率和體積要求的不斷提高，AP8003及其同類產品將在電源設計領域發揮更大的作用。
