DH627是一款高性能、低功耗的全極性霍爾開關傳感器，它能夠直接替代傳統的磁簧開關。這款傳感器特別適用于電池供電的便攜式電子產品，如手機、無繩電話、筆記本電腦和PDA等。

DH627參數

工作電壓范圍：2V至5V。
微功耗：平均電流僅為5μA@3.5V。
工作頻率：40Hz。
全極性輸出：對南極和北極磁場均可響應。
良好的溫度穩定性：工作溫度范圍寬，為-40℃至150℃。
開關點漂移低：提供穩定的開關性能。
ESD保護：HBM 6000V。

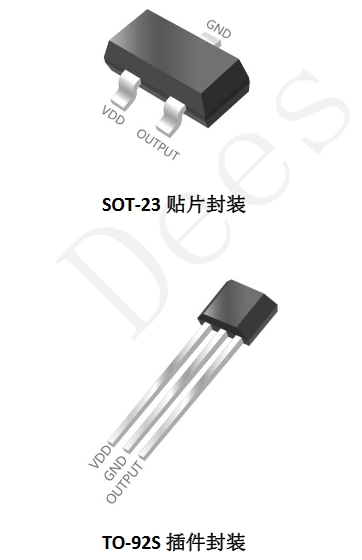

封裝類型：提供SOT-23和TO-92兩種封裝，均符合無鹵素標準。

DH627應用

DH627霍爾開關的應用領域廣泛，包括但不限于：

筆記本電腦和平板電腦開關檢測。
TWS耳機、手機。
電子鎖、閥門位置檢測。
水表、電表、氣表、流量計。
非接觸式檢測。
儀表、手持設備、玩具。
替代干簧管應用。

DH627電路

在應用電路中，DH627霍爾開關推薦與電容器C1（100nF）和C2（10nF）配合使用，以有效濾除電源和信號對地的噪聲，同時降低芯片被靜電擊穿的風險。

DH627功能方框圖

DH627內部電路包含了霍爾薄片、電壓穩壓模塊、信號放大處理模塊、動態失調消除模塊、鎖存模塊以及CMOS輸出級。這款傳感器采用了動態失調消除技術，能夠消除由封裝應力、熱應力以及溫度梯度所造成的失調電壓，提高器件的一致性。

DH627磁場極性和定義

DH627對磁感線由芯片底部垂直向芯片頂部穿過的磁場和由芯片頂部垂直向芯片底部穿過的磁場都敏感。以絲印面為正面，DH627對N/S兩極磁場均敏感。

結論

DH627霍爾開關以其微功耗、高靈敏度和全極性輸出的特點，在便攜式電子設備中得到了廣泛應用。其穩定的性能和小型化的封裝工藝，使得DH627成為市場上極具競爭力的霍爾開關傳感器。
